EXFO FTB-5700 - Máy phân tích tán sắc sợi quang
Thêm vào xe hỏi thông tin
Giới thiệu sản phẩm
Giới thiệu Sản phẩm
Thực tế thị trường mới đòi hỏi các phương pháp thử nghiệm CD và PMD mới
Thị trường mạng tốc độ cao đã bắt đầu cố gắng đạt được hai mục tiêu xung đột nhau: cung cấp tốc độ dữ liệu nhanh hơn mà người dùng mong đợi (10G, 40G và 100G) và giảm OPEX để duy trì lợi nhuận. Hầu hết các nhà khai thác mạng đã đạt được tiến bộ đáng kể hướng tới mục tiêu đầu tiên, nhờ vào việc triển khai các sợi quang mới và một số tiến bộ công nghệ mới như phát hiện mạch lạc, DPSK/DQPSK và mạng lưới dựa trên ROADM.
Tuy nhiên, công việc bổ sung tại hiện trường – lắp đặt và khởi động, và bây giờ là nhu cầu về độ chi tiết tán sắc tốt hơn – có thể làm tăng chi phí vận hành. Những yêu cầu mới này buộc các nhà vận hành phải giữ lại nhiều nhân viên hiện trường hơn, từ đó có khả năng làm giảm trình độ kỹ năng trung bình của kỹ thuật viên và tăng cơ hội trùng lặp công việc.
Tóm lại, các nhà mạng phải tăng CAPEX để cung cấp thiết bị cho nhiều kỹ thuật viên hơn, thậm chí phải chấp nhận làm lại công việc và OPEX nhiều hơn.
Tin tốt là những tiến bộ công nghệ nói trên đang dần dần cho phép thế hệ mạng tốc độ cao tiếp theo có thể chịu được sự tán sắc ngày càng cao hơn, từ đó chuyển trọng tâm của thiết bị kiểm tra sang trí thông minh tích hợp, thiết lập đơn giản hơn và quy trình kiểm tra tự động tạo ra kết quả chính xác ngay lập tức. FTB-5700 của EXFO được thiết kế đặc biệt cho mục đích này và bổ sung một tính năng độc đáo, mang tính thay đổi trong ngành—thử nghiệm một đầu—giúp giảm đáng kể việc làm lại công việc. EXFO FTB-5700 là một thiết bị gọn nhẹ có khả năng:
Cung cấp chức năng kiểm tra một đầu
Cho phép một kỹ thuật viên thực hiện cả kiểm tra CD và PMD
Cung cấp giao diện hoàn toàn tự động, rất thông minh - không cần đào tạo
Giảm thiểu điều chỉnh thủ công và mang lại kết quả không có lỗi
Giảm các kết nối cần thiết xuống còn một
Tiết kiệm thời gian để tăng doanh thu
Ưu điểm sản phẩm
Tính năng chính
Cho phép thử nghiệm một lần nhiều liên kết từ một vị trí, giảm việc làm lại và giảm OPEX
Phương pháp tuân thủ tiêu chuẩn
Cung cấp kết quả chính xác chỉ trong một lần đo
Giao diện tự động và rất thông minh
Được cung cấp bởi các nhà sản xuất CD và PMD trong nghiên cứu FOTE Frost & Sullivan 2014
Tương thích với EXFO Connect: quản lý thiết bị tự động; dữ liệu được truyền đến cơ sở dữ liệu động thông qua đám mây
Ứng dụng
Thực tế thị trường mới đòi hỏi các phương pháp thử nghiệm CD và PMD mới
Thị trường mạng tốc độ cao đã bắt đầu cố gắng đạt được hai mục tiêu xung đột nhau: cung cấp tốc độ dữ liệu nhanh hơn mà người dùng mong đợi (10G, 40G và 100G) và giảm OPEX để duy trì lợi nhuận. Hầu hết các nhà khai thác mạng đã đạt được tiến bộ đáng kể hướng tới mục tiêu đầu tiên, nhờ vào việc triển khai các sợi quang mới và một số tiến bộ công nghệ mới như phát hiện mạch lạc, DPSK/DQPSK và mạng lưới dựa trên ROADM.
Tuy nhiên, công việc bổ sung tại hiện trường – lắp đặt và khởi động, và bây giờ là nhu cầu về độ chi tiết tán sắc tốt hơn – có thể làm tăng chi phí vận hành. Những yêu cầu mới này buộc các nhà vận hành phải giữ lại nhiều nhân viên hiện trường hơn, từ đó có khả năng làm giảm trình độ kỹ năng trung bình của kỹ thuật viên và tăng cơ hội trùng lặp công việc.
Tóm lại, các nhà mạng phải tăng CAPEX để cung cấp thiết bị cho nhiều kỹ thuật viên hơn, thậm chí phải chấp nhận làm lại công việc và OPEX nhiều hơn.
Tin tốt là những tiến bộ công nghệ nói trên đang dần dần cho phép thế hệ mạng tốc độ cao tiếp theo có thể chịu được sự tán sắc ngày càng cao hơn, từ đó chuyển trọng tâm của thiết bị kiểm tra sang trí thông minh tích hợp, thiết lập đơn giản hơn và quy trình kiểm tra tự động tạo ra kết quả chính xác ngay lập tức. FTB-5700 của EXFO được thiết kế đặc biệt cho mục đích này và bổ sung một tính năng độc đáo, mang tính thay đổi trong ngành—thử nghiệm một đầu—giúp giảm đáng kể việc làm lại công việc. EXFO FTB-5700 là một thiết bị gọn nhẹ có khả năng:
Cung cấp chức năng kiểm tra một đầu
Cho phép một kỹ thuật viên thực hiện cả kiểm tra CD và PMD
Cung cấp giao diện hoàn toàn tự động, rất thông minh - không cần đào tạo
Giảm thiểu điều chỉnh thủ công và mang lại kết quả không có lỗi
Giảm các kết nối cần thiết xuống còn một
Tiết kiệm thời gian để tăng doanh thu
Ưu điểm sản phẩm
Máy phân tích CD và PMD một đầu
Được thiết kế cho thực tế mạng tốc độ cao ngày nay, EXFO FTB-5700 kết hợp khả năng đo PMD và CD trong một giải pháp kiểm tra duy nhất, cho phép các kỹ thuật viên kiểm tra mô tả đặc điểm của nhiều liên kết từ một vị trí. Giao diện và chức năng cực kỳ thông minh của nó đảm bảo tự động tối ưu hóa các tham số thử nghiệm bất kể liên kết nào đang được đo.
Các chức năng chính khác:
Công nghệ kiểm tra một đầu đột phá: rút ngắn thời gian kiểm tra và giảm OPEX
Công nghệ có độ tin cậy cao, phù hợp cho cáp quang ngầm và cáp trên không
Nhận dạng mạng: thiết bị tự động áp dụng các cài đặt tham số phù hợp
Đo chiều dài liên kết
Tuân thủ tiêu chuẩn kiểm tra cáp quang ITU G.650.3 và tiêu chuẩn FOTP-243 và FOTP-175B
Kiểm tra độ tán sắc trong triển khai Raman
Raman hiện là một phần không thể thiếu trong hầu hết các hoạt động triển khai hệ thống mạch lạc. Để tối ưu hóa lợi ích và hiệu suất Raman, phải biết loại cáp trong vùng hoạt động. Mặc dù loại cáp được sử dụng trong hầu hết các triển khai ở " greenfield " đều đã được biết, nhưng thật khó để nói điều tương tự trong quá trình triển khai ở "brownfield ". Khi không chắc chắn, bạn có thể sử dụng EXFO FTB-5700 để xác định loại cáp: bước sóng 0, độ dốc CD và hệ số ở 1550 nm. EXFO FTB-5700 được thiết kế đặc biệt cho loại phép đo này và có thể tiết kiệm OPEX do phép đo một đầu. Ngoài ra, thiết bị còn có thể tính toán chiều dài sợi quang để đo chính xác độ dốc và hệ số.
Thử nghiệm một đầu: giảm nhanh OPEX
Trong trường hợp khi cần thử nghiệm hai đầu điển hình, kỹ thuật viên phải có mặt ở mỗi đầu sợi quang. Giải pháp một đầu của EXFO tăng tốc quá trình thử nghiệm theo hai cách. Đầu tiên, kỹ sư A không cần đợi kỹ sư B đến đầu kia của liên kết với máy phát công suất quang. Thứ hai, sợi quang có thể được kiểm tra theo nhiều hướng, khiến những việc lẽ ra phải mất hàng giờ bây giờ có thể được thực hiện trong vài phút, giảm việc tái nhập vào mạng và giảm OPEX.
Giải pháp một đầu của EXFO tăng tốc quá trình thử nghiệm theo hai cách. Đầu tiên, kỹ sư A không cần đợi kỹ sư B đến đầu kia của liên kết với máy phát công suất quang. Thứ hai, sợi quang có thể được kiểm tra theo nhiều hướng, khiến những việc lẽ ra phải mất hàng giờ bây giờ có thể được thực hiện trong vài phút, giảm việc tái nhập vào mạng và giảm OPEX.
Thông thường, thử nghiệm một đầu mất ít thời gian hơn 66% để thực hiện đánh giá toàn bộ mạng so với bất kỳ phương pháp thử nghiệm truyền thống nào. Bảng bên dưới cho thấy việc thử nghiệm một đầu trên ảnh hưởng đến việc tái nhập vào mạng dựa vào hiển thị ở trên:
Loại thử nghiệm: từ đầu đến cuối
Số lượng kỹ thuật viên: 2
Tổng số lần làm lại: 19
Loại thử nghiệm: một đầu
Số lượng kỹ thuật viên: 1
Tổng số lần làm lại: 6
Trong trường hợp này, số lần làm lại đã giảm 68%. Ngoài việc giảm OPEX, việc giảm số lần làm lại có nghĩa là cung cấp dịch vụ mới nhanh hơn, dẫn đến tạo ra doanh thu nhanh hơn.
Được thiết kế cho thực tế mạng tốc độ cao ngày nay, EXFO FTB-5700 kết hợp khả năng đo PMD và CD trong một giải pháp kiểm tra duy nhất, cho phép các kỹ thuật viên kiểm tra mô tả đặc điểm của nhiều liên kết từ một vị trí. Giao diện và chức năng cực kỳ thông minh của nó đảm bảo tự động tối ưu hóa các tham số thử nghiệm bất kể liên kết nào đang được đo.
Các chức năng chính khác:
Công nghệ kiểm tra một đầu đột phá: rút ngắn thời gian kiểm tra và giảm OPEX
Công nghệ có độ tin cậy cao, phù hợp cho cáp quang ngầm và cáp trên không
Nhận dạng mạng: thiết bị tự động áp dụng các cài đặt tham số phù hợp
Đo chiều dài liên kết
Tuân thủ tiêu chuẩn kiểm tra cáp quang ITU G.650.3 và tiêu chuẩn FOTP-243 và FOTP-175B
Kiểm tra độ tán sắc trong triển khai Raman
Raman hiện là một phần không thể thiếu trong hầu hết các hoạt động triển khai hệ thống mạch lạc. Để tối ưu hóa lợi ích và hiệu suất Raman, phải biết loại cáp trong vùng hoạt động. Mặc dù loại cáp được sử dụng trong hầu hết các triển khai ở " greenfield " đều đã được biết, nhưng thật khó để nói điều tương tự trong quá trình triển khai ở "brownfield ". Khi không chắc chắn, bạn có thể sử dụng EXFO FTB-5700 để xác định loại cáp: bước sóng 0, độ dốc CD và hệ số ở 1550 nm. EXFO FTB-5700 được thiết kế đặc biệt cho loại phép đo này và có thể tiết kiệm OPEX do phép đo một đầu. Ngoài ra, thiết bị còn có thể tính toán chiều dài sợi quang để đo chính xác độ dốc và hệ số.
Thử nghiệm một đầu: giảm nhanh OPEX
Trong trường hợp khi cần thử nghiệm hai đầu điển hình, kỹ thuật viên phải có mặt ở mỗi đầu sợi quang. Giải pháp một đầu của EXFO tăng tốc quá trình thử nghiệm theo hai cách. Đầu tiên, kỹ sư A không cần đợi kỹ sư B đến đầu kia của liên kết với máy phát công suất quang. Thứ hai, sợi quang có thể được kiểm tra theo nhiều hướng, khiến những việc lẽ ra phải mất hàng giờ bây giờ có thể được thực hiện trong vài phút, giảm việc tái nhập vào mạng và giảm OPEX.
Giải pháp một đầu của EXFO tăng tốc quá trình thử nghiệm theo hai cách. Đầu tiên, kỹ sư A không cần đợi kỹ sư B đến đầu kia của liên kết với máy phát công suất quang. Thứ hai, sợi quang có thể được kiểm tra theo nhiều hướng, khiến những việc lẽ ra phải mất hàng giờ bây giờ có thể được thực hiện trong vài phút, giảm việc tái nhập vào mạng và giảm OPEX.
Thông thường, thử nghiệm một đầu mất ít thời gian hơn 66% để thực hiện đánh giá toàn bộ mạng so với bất kỳ phương pháp thử nghiệm truyền thống nào. Bảng bên dưới cho thấy việc thử nghiệm một đầu trên ảnh hưởng đến việc tái nhập vào mạng dựa vào hiển thị ở trên:
Loại thử nghiệm: từ đầu đến cuối
Số lượng kỹ thuật viên: 2
Tổng số lần làm lại: 19
Loại thử nghiệm: một đầu
Số lượng kỹ thuật viên: 1
Tổng số lần làm lại: 6
Trong trường hợp này, số lần làm lại đã giảm 68%. Ngoài việc giảm OPEX, việc giảm số lần làm lại có nghĩa là cung cấp dịch vụ mới nhanh hơn, dẫn đến tạo ra doanh thu nhanh hơn.
Tính năng chính
Cho phép thử nghiệm một lần nhiều liên kết từ một vị trí, giảm việc làm lại và giảm OPEX
Phương pháp tuân thủ tiêu chuẩn
Cung cấp kết quả chính xác chỉ trong một lần đo
Giao diện tự động và rất thông minh
Được cung cấp bởi các nhà sản xuất CD và PMD trong nghiên cứu FOTE Frost & Sullivan 2014
Tương thích với EXFO Connect: quản lý thiết bị tự động; dữ liệu được truyền đến cơ sở dữ liệu động thông qua đám mây
Ứng dụng
- Đặc tính 10 Gbit/s, 40 Gbit/s và 100 Gbit/s chính xác, toàn diện
- Thử nghiệm mạng Metro, lõi và đường dài
- Sử dụng bước sóng 0, độ dốc CD và các hệ số để xác định hiệu quả các loại cáp trong triển khai Raman

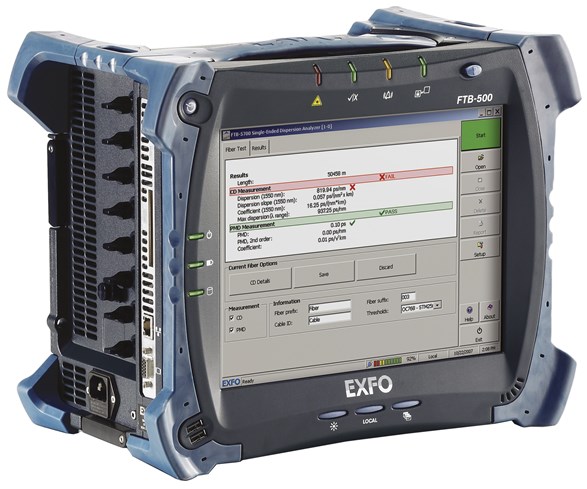

- Cài đặt trên nền tảng EXFO FTB-2, FTB-2 Pro, FTB-200 hoặc FTB-500 nhỏ gọn
