EXFO Máy kiểm tra tỷ lệ lỗi bit BA-4000-Máy đo lỗi bit điện 100G/400G/800G
Thêm vào xe hỏi thông tin
Giới thiệu sản phẩm
Giới thiệu Sản phẩm
Hỗ trợ trình phát hiện lỗi bit với lề sửa lỗi chuyển tiếp (FEC)
Tỷ lệ lỗi bit (BER) là một thuộc tính quan trọng của truyền thông kỹ thuật số. Chất lượng của tín hiệu được truyền bởi mạng, hệ thống con hoặc thành phần có thể được đánh giá bằng cách sử dụng trình kiểm tra lỗi bit, với thiết bị này về cơ bản sẽ so sánh tín hiệu dữ liệu nhận được với tín hiệu được truyền và đếm số lỗi bit.
Ưu điểm sản phẩm

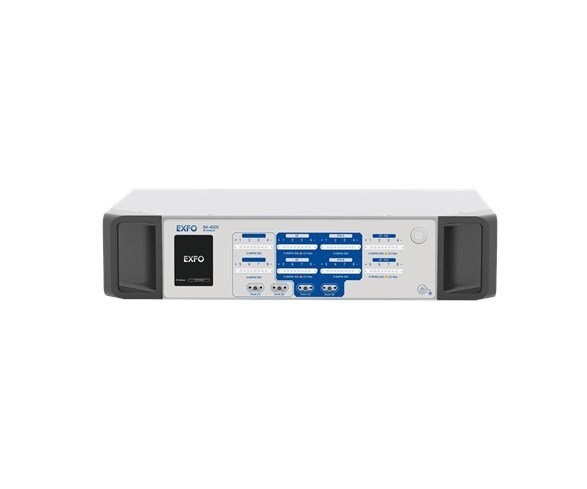

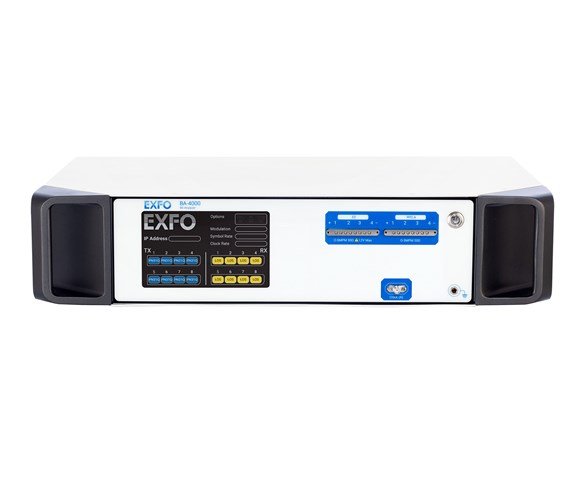

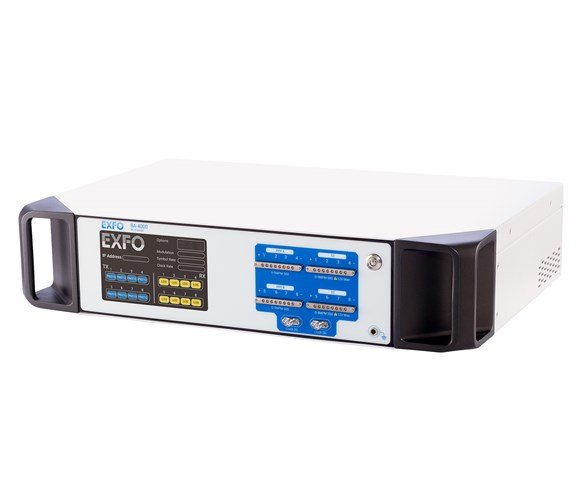

Máy kiểm tra tỷ lệ lỗi BER EXFO BA-4000 là máy kiểm tra BER điện NRZ/PAM4, được thiết kế cho môi trường sản xuất và có sáu mẫu để lựa chọn:
• BA-4000-4-28-NRZ là 100G BERT, hỗ trợ kiểm tra 4 kênh NRZ 28 Gbit/s.
• BA-4000-8-28-NRZ là 200G BERT, hỗ trợ thử nghiệm 8 kênh NRZ 28 Gbit/s.
• BA-4000-4-28-PAM là 100G/200G BERT, hỗ trợ thử nghiệm 4 kênh NRZ 28 Gbit/s hoặc 4 kênh PAM4 28 GBd.
• BA-4000-4-56-PAM là 200G/400G BERT, hỗ trợ thử nghiệm 4 kênh NRZ 56 Gbit/s hoặc 4 kênh PAM4 56 GBd.
• BA-4000-8-28-PAM là 200G/400G BERT, phù hợp với thử nghiệm 8 kênh NRZ 28 Gbit/s hoặc 8 kênh PAM4 28 GBd.
• BA-4000-8-56-PAM là 400G/800G BERT, phù hợp với thử nghiệm 8 kênh NRZ 56 Gbit/s hoặc 8 kênh PAM4 56 GBd.
Máy kiểm tra lỗi bit EXFO BA-4000 được trang bị chức năng mô phỏng FEC, có thể cung cấp phân tích lỗi chùm mạnh mẽ. Các chức năng chính của FEC bao gồm:
Tính năng chính
Ứng dụng
Hỗ trợ trình phát hiện lỗi bit với lề sửa lỗi chuyển tiếp (FEC)
Tỷ lệ lỗi bit (BER) là một thuộc tính quan trọng của truyền thông kỹ thuật số. Chất lượng của tín hiệu được truyền bởi mạng, hệ thống con hoặc thành phần có thể được đánh giá bằng cách sử dụng trình kiểm tra lỗi bit, với thiết bị này về cơ bản sẽ so sánh tín hiệu dữ liệu nhận được với tín hiệu được truyền và đếm số lỗi bit.
Ưu điểm sản phẩm
Máy kiểm tra tỷ lệ lỗi BER EXFO BA-4000 là máy kiểm tra BER điện NRZ/PAM4, được thiết kế cho môi trường sản xuất và có sáu mẫu để lựa chọn:
• BA-4000-4-28-NRZ là 100G BERT, hỗ trợ kiểm tra 4 kênh NRZ 28 Gbit/s.
• BA-4000-8-28-NRZ là 200G BERT, hỗ trợ thử nghiệm 8 kênh NRZ 28 Gbit/s.
• BA-4000-4-28-PAM là 100G/200G BERT, hỗ trợ thử nghiệm 4 kênh NRZ 28 Gbit/s hoặc 4 kênh PAM4 28 GBd.
• BA-4000-4-56-PAM là 200G/400G BERT, hỗ trợ thử nghiệm 4 kênh NRZ 56 Gbit/s hoặc 4 kênh PAM4 56 GBd.
• BA-4000-8-28-PAM là 200G/400G BERT, phù hợp với thử nghiệm 8 kênh NRZ 28 Gbit/s hoặc 8 kênh PAM4 28 GBd.
• BA-4000-8-56-PAM là 400G/800G BERT, phù hợp với thử nghiệm 8 kênh NRZ 56 Gbit/s hoặc 8 kênh PAM4 56 GBd.

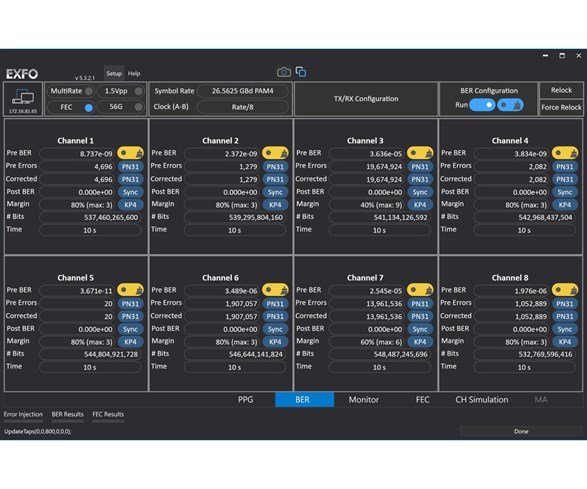

Máy kiểm tra lỗi bit EXFO BA-4000 được trang bị chức năng mô phỏng FEC, có thể cung cấp phân tích lỗi chùm mạnh mẽ. Các chức năng chính của FEC bao gồm:
- Phát hiện và sửa lỗi PRBS
- Thống kê BER trước FEC và sau FEC
- KP4/KR4 và các giao thức FEC có độ trễ thấp
- Chức năng tách kênh FEC
- Bản đồ phân bố lỗi ký hiệu FEC: Lỗi từ mã so với lỗi ký hiệu
- Tự động tính biên FEC
Tính năng chính
- Có thể mở rộng từ 100G (4x28 GBd), 400G (8x56 GBd) đến 800G (8x56GBd)
- Hỗ trợ NRZ và PAM4
- PPG có nhiều tốc độ (từ 10 đến 28 GBd)
- Hỗ trợ PRBS 7/9/11/13/15/23/31/13Q/31Q, SSPRQ
- Chức năng FEC
- Bộ mô phỏng kênh
- Chèn lỗi liên tục/ngẫu nhiên
- Hỗ trợ ánh xạ mã tuyến tính/ mã xám
- Chức năng O-SMPM
Ứng dụng
- Kiểm tra và xác nhận bộ thu phát
- Thử nghiệm thành phần như TOSA và ROSA
- Thử nghiệm FPGA, bo mạch MCB và bo mạch HCB
