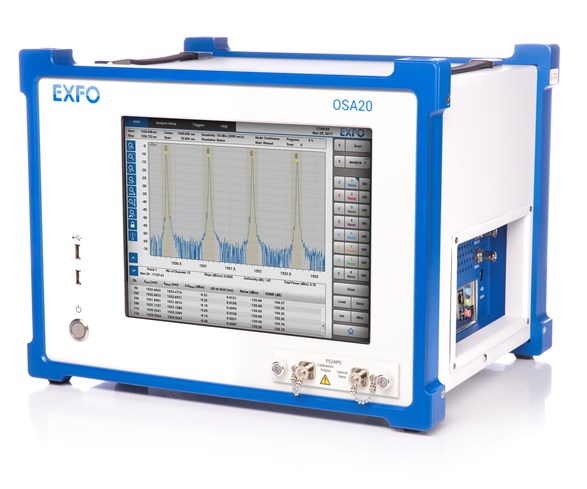

EXFO OSA20 - máy phân tích quang phổ
Thêm vào xe hỏi thông tin
Giới thiệu sản phẩm
Giới thiệu Sản phẩm
EXFO OSA20 kết hợp với các công cụ phân tích cao cấp với hiệu suất mới, dễ sử dụng, tự động hóa và máy phân tích phổ dựa trên cách tử với khả năng đo nhanh. Điều này không chỉ là lựa chọn lý tưởng làm cho nó trở thành thế hệ tiếp theo để nghiên cứu và phát triển mạng viễn thông quang học còn rất phù hợp để sản xuất các dòng sản phẩm cao cấp, chẳng hạn như máy thu phát hoặc ROADM.
Ưu điểm sản phẩm
Máy phân tích quang phổ dựa trên cách tử EXFO OSA20 kết hợp tính năng tiên tiến, dễ sử dụng, tự động hóa, các công cụ phân tích chất lượng tốt và phép đo nhanh. Điều này làm cho nó không chỉ phù hợp cho việc nghiên cứu và phát triển các mạng truyền thông quang học thế hệ tiếp theo mà còn phù hợp cho việc sản xuất các sản phẩm cao cấp như máy thu phát hoặc ROADM.
Chính xác

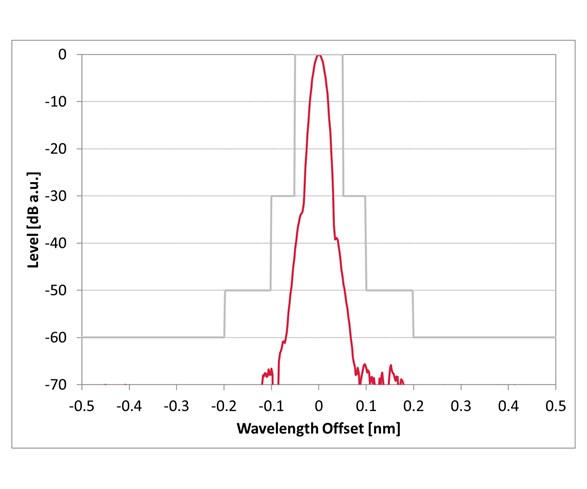

Bộ đơn sắc của EXFO OSA20 dựa trên công nghệ lọc nổi tiếng của EXFO. Băng thông hẹp (20 pm) của nó không đổi trên toàn bộ dải quang phổ hoạt động (1250 - 1700 nm). Bộ đơn sắc nổi bật do các cạnh bộ lọc cực kỳ sắc nét và ánh sáng tán xạ thấp, rất phù hợp các phép đo tỷ lệ tín hiệu trên tạp âm quang (OSNR) để kiểm tra kênh WDM. EXFO OSA20 có độ lặp lại bước sóng ±2 pm loại một và độ chính xác ±10 pm, được chỉ định trên 1500-1640 nm và đi kèm với nguồn hiệu chuẩn bước sóng tích hợp.
Nhanh chóng
EXFO OSA20 là máy phân tích quang phổ nhanh nhất trong các sản phẩm cùng loại, với tốc độ quét cao 2000 nm/giây và độ phân giải lấy mẫu cố định là 2 pm cho tất cả các lần quét. Điều này có nghĩa là mọi phép đo được thực hiện ở độ phân giải và độ chính xác tuyệt vời. Tốc độ quét chỉ được xác định bằng cách chọn mức độ nhạy: -55 dBm ở 2000 nm/s đến -90 dBm, trung bình trên 380 lần quét, tối đa 0,5 nm/s. Với tốc độ quét khoảng 3 lần quét/giây, bao phủ dải C+L (ở độ nhạy -60 dBm), EXFO OSA20 là công cụ lý tưởng để căn chỉnh quang học nhanh và chính xác, sau đó là đặc tính có độ phân giải cao.
Dễ sử dụng
EXFO OSA20 mang thử nghiệm quang phổ vào thế kỷ 21

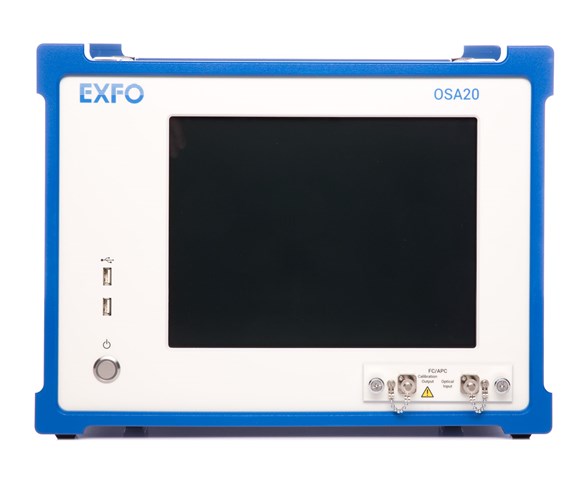

Để đảm bảo kết quả đo tốt, OSA20 còn được trang bị tấm đầu nối quang có thể tháo rời dễ dàng để kiểm tra và vệ sinh đầu nối sợi quang.
Tính năng phân tích hiệu quả
EXFO OSA20 được tích hợp các chức năng phân tích hướng ứng dụng, phù hợp với các loại phổ hoặc kỹ thuật thu nhận khác nhau.

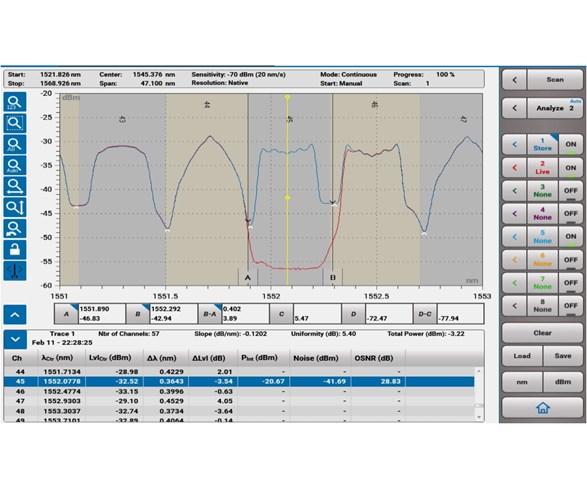

WDM: Các công cụ WDM, OSNR tương thích với phổ tần 400G+.
RLT: Chế độ truyền lặp lặp lại là một phiên bản đặc biệt của WDM, được thiết kế đặc biệt để mô phỏng truyền dẫn đường dài, với thuật toán thu nhận tín hiệu được tối ưu hóa.
SML: dùng trong phản hồi phân tán điốt laser Bragg, có thể điều chỉnh laze hoặc hệ số nén mốt bên (SMSR) của thiết bị thu phát, thuộc tính laser đơn mode của bước sóng trung tâm và công suất quang.
OFA: dùng cho bán dẫn, Raman hoặc tăng bộ khuếch đại sợi quang và đặc tính nhiễu âm của thiết bị khuếch đại sợi quang.
Đặc tính kiểm tra thành phần thụ động của bộ lọc quang, bộ cách ly hoặc sợi quang. Chế độ này cũng có thể được sử dụng để căn chỉnh nhanh quang học.
Đặc tính nguồn sáng băng thông rộng của đèn LED siêu phát quang hoặc phát sáng cạnh.
MML: Thuộc tính phát quang đa mode của nhiều laze mô hình dọc, chẳng hạn như điốt laze Fabry-Perot.
OSA: Chế độ vận hành chung cho máy phân tích phổ, chứa hầu hết các công cụ phân tích có sẵn trên EXFO OSA20, cho bất kỳ tín hiệu nào không phù hợp với một trong các chế độ trên.
Tính năng chính
Ứng dụng
EXFO OSA20 kết hợp với các công cụ phân tích cao cấp với hiệu suất mới, dễ sử dụng, tự động hóa và máy phân tích phổ dựa trên cách tử với khả năng đo nhanh. Điều này không chỉ là lựa chọn lý tưởng làm cho nó trở thành thế hệ tiếp theo để nghiên cứu và phát triển mạng viễn thông quang học còn rất phù hợp để sản xuất các dòng sản phẩm cao cấp, chẳng hạn như máy thu phát hoặc ROADM.
Ưu điểm sản phẩm
Máy phân tích quang phổ dựa trên cách tử EXFO OSA20 kết hợp tính năng tiên tiến, dễ sử dụng, tự động hóa, các công cụ phân tích chất lượng tốt và phép đo nhanh. Điều này làm cho nó không chỉ phù hợp cho việc nghiên cứu và phát triển các mạng truyền thông quang học thế hệ tiếp theo mà còn phù hợp cho việc sản xuất các sản phẩm cao cấp như máy thu phát hoặc ROADM.
Chính xác
Bộ đơn sắc của EXFO OSA20 dựa trên công nghệ lọc nổi tiếng của EXFO. Băng thông hẹp (20 pm) của nó không đổi trên toàn bộ dải quang phổ hoạt động (1250 - 1700 nm). Bộ đơn sắc nổi bật do các cạnh bộ lọc cực kỳ sắc nét và ánh sáng tán xạ thấp, rất phù hợp các phép đo tỷ lệ tín hiệu trên tạp âm quang (OSNR) để kiểm tra kênh WDM. EXFO OSA20 có độ lặp lại bước sóng ±2 pm loại một và độ chính xác ±10 pm, được chỉ định trên 1500-1640 nm và đi kèm với nguồn hiệu chuẩn bước sóng tích hợp.
Nhanh chóng
EXFO OSA20 là máy phân tích quang phổ nhanh nhất trong các sản phẩm cùng loại, với tốc độ quét cao 2000 nm/giây và độ phân giải lấy mẫu cố định là 2 pm cho tất cả các lần quét. Điều này có nghĩa là mọi phép đo được thực hiện ở độ phân giải và độ chính xác tuyệt vời. Tốc độ quét chỉ được xác định bằng cách chọn mức độ nhạy: -55 dBm ở 2000 nm/s đến -90 dBm, trung bình trên 380 lần quét, tối đa 0,5 nm/s. Với tốc độ quét khoảng 3 lần quét/giây, bao phủ dải C+L (ở độ nhạy -60 dBm), EXFO OSA20 là công cụ lý tưởng để căn chỉnh quang học nhanh và chính xác, sau đó là đặc tính có độ phân giải cao.
Dễ sử dụng
EXFO OSA20 mang thử nghiệm quang phổ vào thế kỷ 21
Để đảm bảo kết quả đo tốt, OSA20 còn được trang bị tấm đầu nối quang có thể tháo rời dễ dàng để kiểm tra và vệ sinh đầu nối sợi quang.
Tính năng phân tích hiệu quả
EXFO OSA20 được tích hợp các chức năng phân tích hướng ứng dụng, phù hợp với các loại phổ hoặc kỹ thuật thu nhận khác nhau.
WDM: Các công cụ WDM, OSNR tương thích với phổ tần 400G+.
RLT: Chế độ truyền lặp lặp lại là một phiên bản đặc biệt của WDM, được thiết kế đặc biệt để mô phỏng truyền dẫn đường dài, với thuật toán thu nhận tín hiệu được tối ưu hóa.
SML: dùng trong phản hồi phân tán điốt laser Bragg, có thể điều chỉnh laze hoặc hệ số nén mốt bên (SMSR) của thiết bị thu phát, thuộc tính laser đơn mode của bước sóng trung tâm và công suất quang.
OFA: dùng cho bán dẫn, Raman hoặc tăng bộ khuếch đại sợi quang và đặc tính nhiễu âm của thiết bị khuếch đại sợi quang.
Đặc tính kiểm tra thành phần thụ động của bộ lọc quang, bộ cách ly hoặc sợi quang. Chế độ này cũng có thể được sử dụng để căn chỉnh nhanh quang học.
Đặc tính nguồn sáng băng thông rộng của đèn LED siêu phát quang hoặc phát sáng cạnh.
MML: Thuộc tính phát quang đa mode của nhiều laze mô hình dọc, chẳng hạn như điốt laze Fabry-Perot.
OSA: Chế độ vận hành chung cho máy phân tích phổ, chứa hầu hết các công cụ phân tích có sẵn trên EXFO OSA20, cho bất kỳ tín hiệu nào không phù hợp với một trong các chế độ trên.
Tính năng chính
- Dải bước sóng 1250-1700 nm
- Độ phân giải bước sóng 20 pm (nguyên bản), có thể điều chỉnh từ 50-2000 pm
- Tốc độ quét lên đến 2000 nm/s
- Độ chính xác bước sóng ±10 pm (trong khoảng 1500-1640 nm), ±25 pm (trong khoảng 1250-1700 nm)
- Độ chính xác mức công suất ±0,4 dB
- Nguồn sáng hiệu chuẩn tích hợp
- Giao diện người dùng trực quan, màn hình cảm ứng 12"
- 8 chế độ phân tích ứng dụng, bộ công cụ phân tích đầy đủ
Ứng dụng
- Nhận diện các tín hiệu WDM như tín hiệu CWDM, DWDM và ROADM
- Nhận diện các nguồn laser đa chế độ như điốt laser Fabry-Perot
- Phân tích hệ thống truyền dẫn đường dài sử dụng vòng tuần hoàn
- Nhận diện bộ khuếch đại sợi quang, chẳng hạn như bộ khuếch đại sợi pha tạp Erbium
- Nhận diện laser đơn mode như điốt laser Bragg phản hồi phân tán và laser hốc ngoài
- Nhận diện các nguồn sáng băng thông rộng như bán dẫn, bộ khuếch đại Raman hoặc sợi quang và đèn LED siêu phát quang hoặc phát sáng cạnh
- Nhận diện các thành phần thụ động như bộ lọc quang, bộ cách ly hoặc sợi quang
